项目背景

客户是一家专注于金属纤维及特种线缆研发生产的新材料企业，是国内智能穿戴柔性功能材料领域的核心供应商，产品广泛应用于电子信息、新能源等高端制造领域。企业设有金属纤维分解去皮酸洗生产线，随着产能持续扩张，废水处理与资源化利用需求日益迫切。

废水来源与水质特征

该企业在金属纤维表面处理工序中，采用硫酸酸洗工艺去除金属丝表面氧化皮，硫酸与氧化铁及基体铁发生反应生成硫酸亚铁。酸洗废液经初步浓缩后，形成高浓度硫酸亚铁母液，盐分浓度接近饱和态，主要成分为七水硫酸亚铁，同时含有少量游离硫酸及微量合金金属离子。

处理规模

一期项目：日处理量 5 吨硫酸亚铁母液

二期扩产：产能扩大后新增日处理量 8 吨，总处理能力达 13 吨 / 天

处理难点

1、高浓度易结垢：母液接近饱和状态，传统蒸发设备极易在换热面形成结晶垢层，导致传热效率急剧下降，需频繁停机清洗

2、现场配套条件受限：厂区无集中蒸汽源与冷却水系统，传统蒸发工艺难以直接落地

3、资源化要求高：七水硫酸亚铁具有较高经济价值，需保证结晶盐品质以实现回收外售

4、运行稳定性要求：酸洗生产线连续运行，废水处理系统需保障长期稳定运行，故障率低

处理要求

1、结晶盐含水率低于 10%，可作为工业盐回收利用或合规处置

2、蒸发产水水质清澈，可回用于生产工序或达标排放

3、系统全自动运行，减少人工操作成本

4、设备占地紧凑，适配现有车间布局

水清木华解决方案

针对客户现场工况与处理目标，水清木华技术团队经水样实验验证与工艺论证，采用低温刮板结晶蒸发工艺，分两期为客户配置成套处理系统：

一期工程（5 吨 / 天）

配置HP-G-250 型刮板结晶蒸发器，针对现场无蒸汽与冷却水的实际条件，同步配套蒸汽发生器与闭式冷却塔，形成完整独立处理单元。

核心设备参数：

处理能力：5 吨 / 天

运行功率：8kW

蒸发温度：55℃（低温负压蒸发）

蒸汽消耗：每吨废水耗蒸汽约 1.1 吨

设备尺寸：长 4380mm × 宽 1700mm × 高 3750mm

二期扩产工程（8 吨 / 天）

客户产能扩大后，水清木华技术团队快速响应，新增HP-G-350 型刮板结晶蒸发器一台，实现系统无缝扩容。

核心设备参数：

处理能力：8 吨 / 天

工作压力：≥5bar

压缩空气流量：500L/min 以上

设备尺寸：长 4380mm × 宽 1600mm × 高 3600mm

智能控制系统

两台设备均搭载"水清云端" 智能控制系统，采用 "云平台 + 数传网关 + 显示终端" 三层架构，核心控制组件选用德国西门子 PLC，实现：

1、多设备、多平台远程监控与操作

2、全自动运行，无人值守，运行参数实时采集与异常预警

3、运行数据云端存储与追溯分析

处理效果

项目投运以来，系统运行稳定可靠，各项指标均达到并优于设计要求：

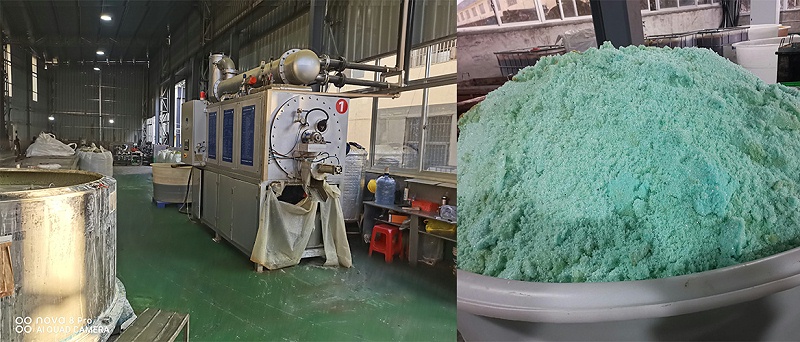

1、结晶盐品质优异：产出七水硫酸亚铁结晶盐含水率稳定低于10%，呈干燥颗粒状，纯度满足工业级回用标准，可直接作为高价值工业盐外售，实现变废为宝。

2、产水水质清澈：蒸发冷凝水水质洁净，可全部回用于酸洗配液及车间清洗工序，大幅减少新鲜水取用，助力企业实现废水减量化与资源化。

3、运行稳定低维护：内置刮板持续清洁换热壁面，从根本上解决高盐废水蒸发结垢难题，设备连续运行周期长，清洗维护频次显著降低。

4、自动化程度高：系统全程自动运行，无需专人值守，仅需定期巡检与收盐，大幅节省人工成本。

系统核心优势

1、刮板蒸发技术，攻克结垢难题

采用旋转刮板强制成膜技术，刮板紧贴加热内壁持续刮动，及时剥离结晶沉积物，确保换热面长期高效传热，特别适用于硫酸亚铁等易结晶、易结垢物料的蒸发处理，解决了传统蒸发器频繁结垢堵塞的行业痛点。

2、低温负压蒸发，保护物料品质

在真空负压环境下实现 55℃低温蒸发，避免高温导致亚铁离子氧化变质，保障七水硫酸亚铁产品品质，同时降低热源要求，适配蒸汽发生器供热工况。

3、模块化设计，灵活扩容

设备采用一体化集成设计，占地紧凑无需大规模土建施工。模块化架构支持随产能增长灵活扩容，一期二期设备无缝衔接，保护客户前期投资。

4、云端智能管控，运维高效

"水清云端" 系统实现远程监控、故障预警与数据追溯，配合西门子 PLC 稳定控制，真正做到全自动无人值守。管理人员可通过 PC 端与移动端随时掌握设备运行状态，运维效率大幅提升。

5、一站式交钥匙服务

从水质检测、方案设计、设备制造到安装调试、人员培训，水清木华提供全流程服务。针对客户现场无蒸汽、无冷却水的特殊条件，配套蒸汽发生器与冷却塔，确保系统即装即用。

结语

本项目是水清木华刮板结晶蒸发器在金属新材料行业硫酸亚铁母液处理的典型应用案例。通过低温刮板蒸发技术，不仅解决了高盐母液处理难题，更实现了七水硫酸亚铁的资源化回收，为客户创造显著环保效益与经济收益。

青岛水清木华深耕工业废水处理领域近 20 年，拥有千余项工程案例经验，专注为高盐废水、酸洗废液、RO 浓水、MVR 母液等难处理废水提供蒸发结晶整体解决方案。如需了解更多技术细节或获取定制化方案，欢迎联系我们进行水质检测与技术交流。
