在废液处理与物料浓缩环节中，刮板薄膜类蒸发设备与刮板结晶类蒸发设备常被同时提及，二者结构相近，但工艺目标不同。
结论先行：处理高盐、高COD、高浓度母液等废液、以减量与固液分离为目标时，宜选刮板结晶蒸发器；处理医药、香料、树脂等工艺物料、以提纯脱溶剂为目标时，宜选刮板薄膜蒸发器。
刮板薄膜蒸发器（又称刮膜蒸发器，WFE）属薄膜浓缩设备：物料经刮板旋转摊成极薄液膜沿筒壁下流，真空下溶剂汽化，浓缩液由底部排出。
停留时间短、结垢风险低，对热敏物料友好。
|
项目 |
说明 |
|
出料形态 |
高粘度浓缩母液（液态 / 膏状） |
|
核心诉求 |
换热效率高、防结垢、保护热敏物料 |
刮板结晶蒸发器（又称刮板蒸发器、低温蒸汽结晶器）是针对工业危废废水、高盐及高盐高COD废液开发的深度结晶减量一体化设备。
其原理同样依托负压与旋转刮板刮壁，但以深度蒸发结晶为目标，盐分与污染物析出晶体并被刮板刮除。
HP-G 系列低温刮板结晶蒸发器在 -0.07～-0.09 MPa 真空度下约 55℃ 沸腾蒸发，产水可回用，可与HP-C 热泵低温蒸发器配套构成"预浓缩 + 结晶"工艺。
|
项目 |
说明 |
|
出料形态 |
含水率 ≤10% 固体结晶废渣 |
|
适用场景 |
高盐废水、高盐高COD废水、MVR 母液、三效蒸发母液、化工母液 |
|
对比维度 |
刮板薄膜蒸发器（WFE） |
刮板结晶蒸发器（HP-G 系列） |
|
工艺目标 |
物料浓缩，产出浓缩液 |
蒸发 + 结晶一体化，产出固体结晶物 |
|
出料产物 |
液态 / 膏状浓缩液，需后续处理 |
含水率 ≤10% 的固体结晶盐或废渣，可委外处置或资源化 |
|
设计导向 |
面向产品提纯，保护物料有效成分，短停留、低温 |
面向废水与危废减量，适应高COD、含油、高盐、易结晶、易结垢工况 |
|
浓缩极限 |
存在上限，浓度过高或结晶后易堵塞 |
浓缩比可达 95%，可处理常规蒸发器难应对的母液 |
|
热源与运行场景 |
热源多样，多用于生产车间 |
以蒸汽或导热油为主，约 55℃ 低温负压运行，撬装一体化，多作废水末端减量 |
|
材质配置 |
按物料特性配置 |
316L / 2205、2507 双相钢 / 钛材等，按腐蚀性评估确定 |
两类设备差异集中在最终产物：薄膜类设备终点是浓缩液，结晶类设备终点是可委外处置的固体结晶物。
刮板薄膜类设备适用于工艺物料提浓与脱溶剂，产料多为液态或膏状。
刮板结晶类设备适用于高盐废水、高盐高COD废水、MVR 母液、三效蒸发母液、化工母液、RO 浓水等末端浓缩液，诉求为降低危废委外处置量。前端已有低温蒸发或膜处理单元时，可接入进行末端固液分离。
刮板结晶设备可单独使用，也可与前端预浓缩单元组合；来液浓度较低时宜先预浓缩。
选型边界：浓缩比与含水率以现场水样小试为准；材质按腐蚀性评估，高盐高COD废水可优先考虑 2205/2507 双相钢，强腐蚀工况考虑钛材；超出设备能力的工况应先做小试。

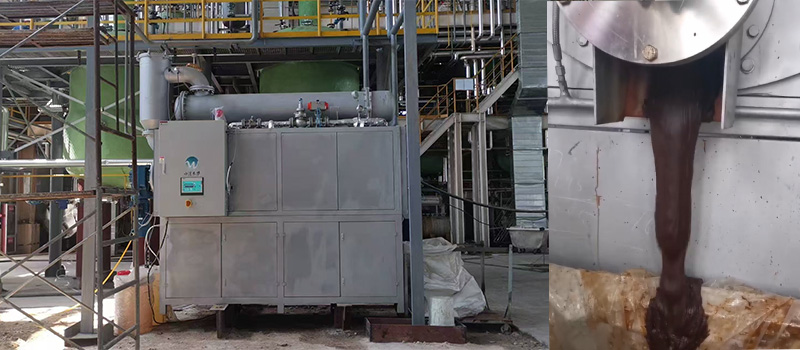

案例一：硫酸亚铁母液结晶回收 。某企业酸洗母液盐分接近饱和，一期和二期处理量分别为5吨和8吨，水清木华分别为期配备 HP-G-250型和HP-G-350型低温刮板结晶蒸发器，日处理量分别为 5 吨和 8 吨，合计 13 吨/天；蒸发温度约 55℃，每吨废水耗蒸汽约 1.1 吨，结晶盐含水率低于 10%。
案例二：贵金属催化剂浆料蒸发结晶 。某科研院所催化剂浆料日处理 5 吨，经水样试验后水清木华为其定制 HP-G-250 型刮板蒸发设备，系统占地不到 15 ㎡，产出含水率低于 10% 的固态结晶盐。
系统均采用西门子 PLC 控制模块，搭载水清云端APP，手机端和电脑端可实时查看设备运行状态，远程监控，无人值守。
两案例共性：常规蒸发器处理接近饱和母液时易结垢、需频繁清洗，强化刮板刮垢的结晶类设备适应性更好，具体工况仍以现场水质验证为准。
问：两类设备名称相近，核心区别在哪里？
答：核心在工艺目标与出料产物。刮板薄膜类设备以物料浓缩为目标，出料为高粘度浓缩母液；刮板结晶类设备以深度蒸发结晶为目标，出料为含水率 ≤10% 的固体结晶物。
问：刮板薄膜类设备能否直接用于废水结晶？
答：不建议。其浓缩存在极限，结晶析出后易堵塞，无法稳定运行，出料仍为液态废液；若需固化，应选用面向废水工况的结晶类设备。
问：控制结晶盐含水率的主要因素是什么？
答：主要与浓缩终点、晶体性质、排料方式及密封性有关，不同盐种晶体结构差异大，实际含水率需经水样小试确定。
刮板结晶蒸发器 与刮板薄膜蒸发器并非同类产品，而是面向不同工艺目标的两种设备：前者解决废液固化减量，后者解决物料浓缩。
选型时先明确处理对象与产物形态即可。
